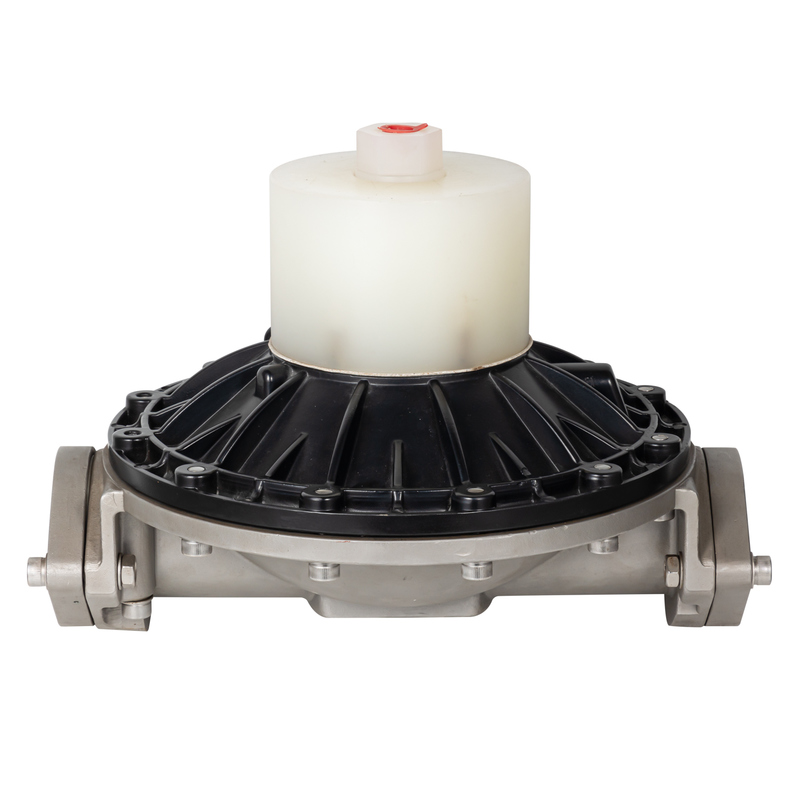

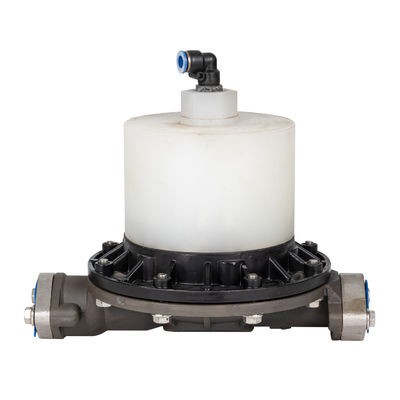

Diyafram pompası için tampon

Bilinmeyen Kahraman: Diyafram Pompa Sistemlerinde tampon tankının kritik rolü

Endüstriyel sıvı işleme dünyasında, diyafram pompaları sağlamlığı, çok yönlülüğü ve viskoz çamurlardan koroziv kimyasallara kadar çok çeşitli sıvıları işleme yeteneği ile ünlüdür.Ancak, en güvenilir iş atı bile performansını ve uzun ömürlülüğünü artıran bir destek bileşeninden yararlanabilir.Genellikle göz ardı edilen ama çok önemli bir aksesuar..

Bu makale, bir diafragma pompasına tampon tankının yerleştirilmesinin işlevini, yararlarını ve temel düşüncelerini inceler.

Temel Sorunu Anlamak: Nabız

Pürüzsüz, sürekli bir akış sağlayan merkezkaç pompalarının aksine, diyafram pompaları karşılıklı bir ilkeyle çalışır.Diyaframın ileri geri hareketi, boşaltma hattından itilen ayrı miktarda sıvı oluştururBu, bir pulsasyon veya titreşimli akışla sonuçlanır.

Bu titreşim pompanın tasarımına özgü olsa da, boru sisteminde birkaç önemli soruna neden olabilir:

1. Su Çekici: Sıvı sütununun hızlı hızlanması ve yavaşlaması, su çekici olarak bilinen yıkıcı basınç tırmanışları yaratabilir.Yorgunluk arızalarına ve sızıntılara yol açan.

2. Titreme: Titreme tüm sistem boyunca titreşim aktarır. Bu bağlantıları gevşetebilir, desteklerin aşırı aşınmasına neden olabilir ve gürültü yaratabilir.

3. Değişik akış ölçümü: Turbin veya manyetik akış ölçümleri gibi birçok akış ölçümü sabit akış için kalibre edilmiştir.Süreç kontrolü hatalarına ve dozlama hatasına yol açan.

4. Düşük Pompa Verimliliği: Pompa, kendi oluşturduğu basınç dalgalarına karşı çalışmak zorunda kalır ve gerekenden daha fazla enerji tüketir.

Çözüm: Bir tampon tankının işleyişi

Bir tampon tankı, bu nabızları hafifletmek için tasarlanmış, diyafram pompasının boşaltma tarafına monte edilmiş bir kabardır.Enerjiyi emmek için sıkıştırılabilir bir gaz yastığı kullanmak.

Tipik bir mesane tipi tampon tankı iki ana bileşenden oluşur:

• Esnek bir mesane veya diyafram: Bu pompalanan sıvıyı bir gaz odasından ayırır.

• Bir Gaz Şarjı (genellikle Azot veya Hava): Gaz tarafı, tipik olarak sistemin ortalama çalışma basıncının %60-80'ine ayarlanan belirli bir basınca önceden şarj edilir.

Operasyon sırasında yapılacaklar şunlar:

1. Pompanın boşaltma atışı sırasında pompa yüksek basınçta bir sıvı damlasını boşaltma hattına itiyor.Bufer tankındaki gazı sıkıştırır.Mesane genişler, basınç atışının zirvesini emer ve enerjisini depolar.

2. Serbestleme Hızları Arası: Pompa emme hızı için döngü yaparken, hattaki basınç anlık olarak düşer.depolanan sıvıyı tekrar hattın içine itmek.

Bu sürekli enerji emiş ve serbest bırakma döngüsü, keskin basınç zirvelerini ve alçaklarını çok daha laminatör ve tutarlı bir akışa dönüştürür.

Bir tampon tankının kurulmasının en önemli yararları

Bir tampon tankının entegre edilmesi, tüm sistemde somut gelişmeler sağlar:

• Ekipmanın ömrünün uzatılması: Zararlı basınç tırmanışlarını ortadan kaldırarak ve titreşimleri azaltarak, pompanın kendisinin, ayrıca valflerin, ölçüm cihazlarının ve aşağıda bulunan ekipmanların kullanım ömrü,önemli ölçüde uzadı.

• Daha pürüzsüz akış: Süreç, kimyasal dozlama, kromatografi veya hassas hacim kontrolü gerektiren herhangi bir işlem gibi uygulamalar için çok önemli olan daha tutarlı bir akış hızından yararlanır.

• Düşük Gürültü ve titreşim: Sistem daha sessiz ve belirgin bir şekilde daha az titreşimle çalışır, daha güvenli ve daha konforlu bir çalışma ortamına katkıda bulunur.

• Daha iyi pompa verimliliği: Pompa, daha istikrarlı bir geri basınç karşısında çalışır, bu da pompanın tahrik trenindeki enerji tüketimini ve mekanik baskıyı azaltabilir.

• Enstrümanların daha iyi doğruluğu: Akış ölçerleri ve basınç sensörleri daha güvenilir ve doğru okumalar sağlar, bu da daha iyi süreç kontrolü ve veri bütünlüğüne yol açar.

Bir tampon tankının seçimi ve boyutu

Doğru tampon tankını seçmek, optimum performans için çok önemlidir.

• Pompa Akış Hızı (GPM / LPM): Daha yüksek akış hızları, darbeleri etkili bir şekilde yumuşatmak için daha büyük bir tank kapasitesine ihtiyaç duyar.

• Pompa Hızı (RPM/SPM): Dakikada puls sayısı gerekli amortizasyon verimliliğini etkiler.

• Sistem Çalışma Basıncı: Tank en yüksek sistem basıncı için ayarlanmalıdır.

• Kabul edilebilir Kalan Pulsasyon: İstenen akış pürüzsüzlüğü seviyesi nihai boyutu belirleyecektir. Kritik uygulamalarda, daha büyük tanklar veya birden fazla tank gerekli olabilir.

Üreticiler, bu parametrelere dayanarak doğru tampon tank hacmini seçmeye yardımcı olmak için genellikle formüller veya boyutlandırma yazılımları sağlar.

Sonuçlar

Bir diyafram pompası tampon tankı olmadan çalışsa da, bu olmadan çalıştırılması, amortisörsüz bir araba kullanmaya benzer.Ve kontrol tehlikeye girecek.Bufer tank, sermaye ekipmanlarını koruyarak, süreç istikrarını sağlayarak ve bakım kesintisini azaltarak kendini kat kat ödeyen basit, maliyetli bir yatırımdır.Doğal olarak titreşimli bir pompayı pürüzsüz bir pompa dönüştürür., güvenilir ve verimli sıvı işleme çözümü, gerçekten diyafram pompası sisteminin ünsüz kahramanı olarak ününü kazandı.
